XL6009 승압(Step-Up) 모듈의 종류와 사용법

1. 승압(Step-Up) 모듈



승압모듈은 닞은 DC전압을 높은 전압으로 올려 사용하고자 할 때 사용하는 중간 연결용 부품으로 Step-up모듈 또는 Booster모듈로도 불린다.  예를 들어 18650 리튬이온 베터리에서 나오는 3.7V 전압 전원을 이용하여 5V 작동하는 아두이노를 작동시키려 한다든지, 전체적으로 5V전압 전원을 사용하는데 12V에서 작동하는 특정 기기를 연결시켜 작동 시키도자 할때 사용한다.



2. XL6009 승압모듈

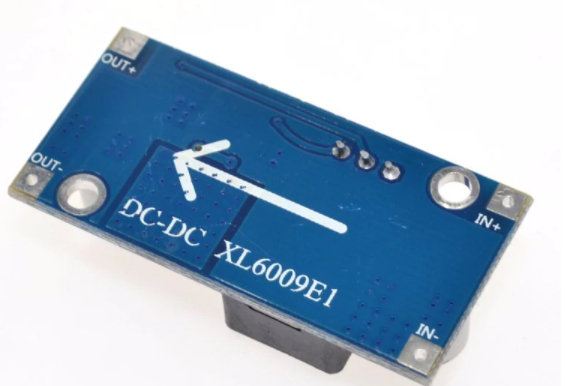

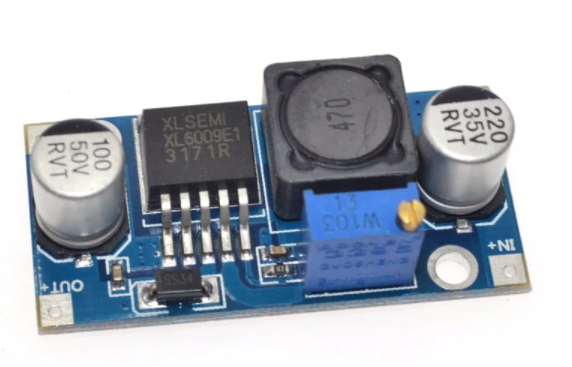

 아두이노 메이킹 환경에서 가장 흔하게 사용되는 승압모듈은 다음과 같은 XL6009 StepUp 모듈이다.

3. XL6009 사양

  - Input Range: 3 V ~ 32V
  -   Output Range:  5V ~ 35V
  -   Input Current:  4A (max), no-load 18mA (5V input, 8V output, no-load is less than 18mA. Higher the voltage, the greater the load current.)
   -  Conversion efficiency: <94% (greater the pressure, the lower the efficiency)
   -  Switching frequency: 400KHz
   -  Output Ripple: 50mV (the higher the voltage, the greater the current, the greater the ripple)
   -  Load Regulation: +/-0.5%
   -  Voltage Regulation: +/-0.5%
   -  Operating Temperature: -40 degree to +85 degree

   -  Body Size: 43 x 20 x 12mm/1.7" x 0.8" x 0.47"(L*W*T)





4. XL6009 사용밥법

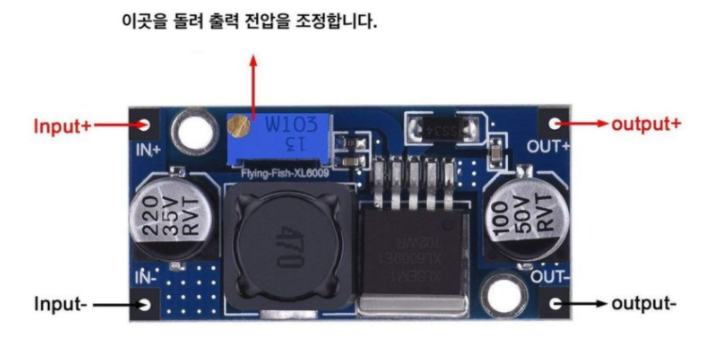

감압모듈 사용방법과 동일하게  가변저항노브를 작은 드라이버를 이용해 돌리면 출력전압이 변한다. 처음에는 거의 변하지 않다가 시계 방향으로 계속돌리면 어느 순간이 되면 출력전압이 바뀌게 되는데 이때 부터 조금씩 돌리며 세부조정한다.







5. XL6009 with Display

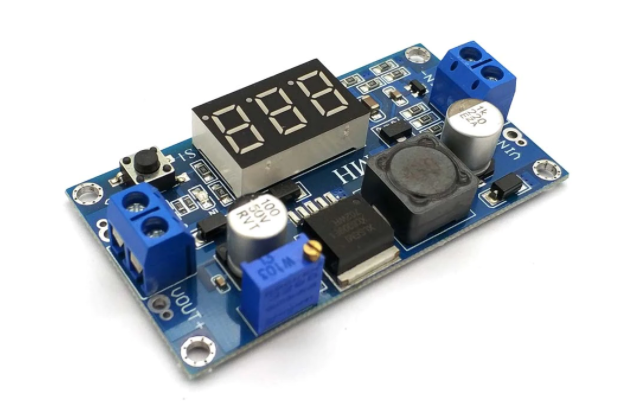

작은 가변저항기 노브를 돌리면서 일일히 출력 전압을 측정하는 번거로움을 줄이기 위해 다음과 같이 전압표시 display가 함께 내장되어 있는 모듈도 있다.





6. 유사모듈 ( MT3608 )

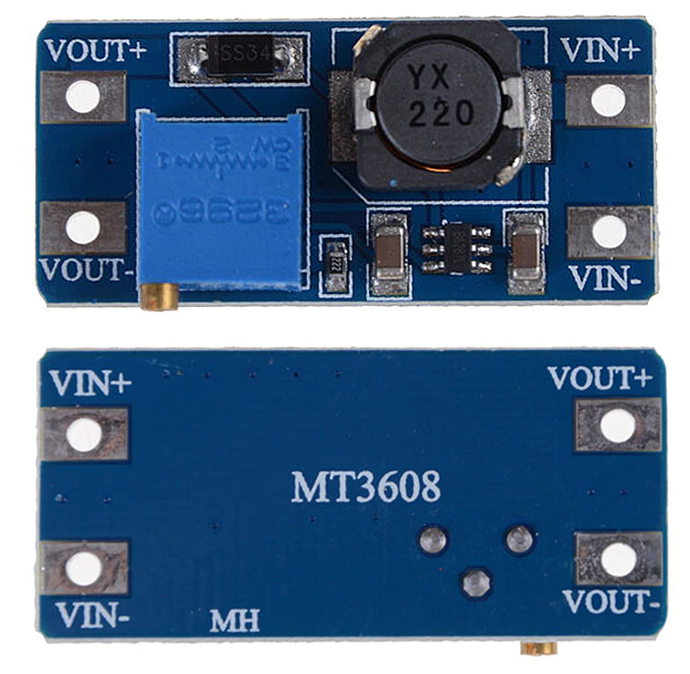

XL6009 모듈과 비슷한 기능의 유사모듈로는 MT3608 부스터 모듈이  있다. XL6009보다 조금더 낮은 사양으로 가격도 조금 더 저렴하다.



MT3608 사양



1). The maximum output current: 2 a

2). The input voltage: 2 v ~ 24 v

3). The maximum output voltage: 28 v

4). Efficiency: ＞93%

5). product size: 36 mm X 17 mm X 14 mm
