1. 감압(Step-Down) 모듈



감압모듈은 높은 DC전압을 낮은 전압으로 낯추어 사용하고자 할 때 사용하는 중간 연결용 부품이다. 예를 들어 12V 아답터에 연결되어 공급되는 전원에  5V에서 작동하는 모터 등을 연결하여 사용하거나, USB 에서 공급되는 5V 전압을 이용해서 3.3V 전용 센서를 기동시키고자 할 때 등에 사용한다. 통상 입출력 가능한 전압의 범위로도 구분되지만 주로 사용할 수 있는 전류의 양에 따라 크기와 비용이 정해 진다.





2. LM2596

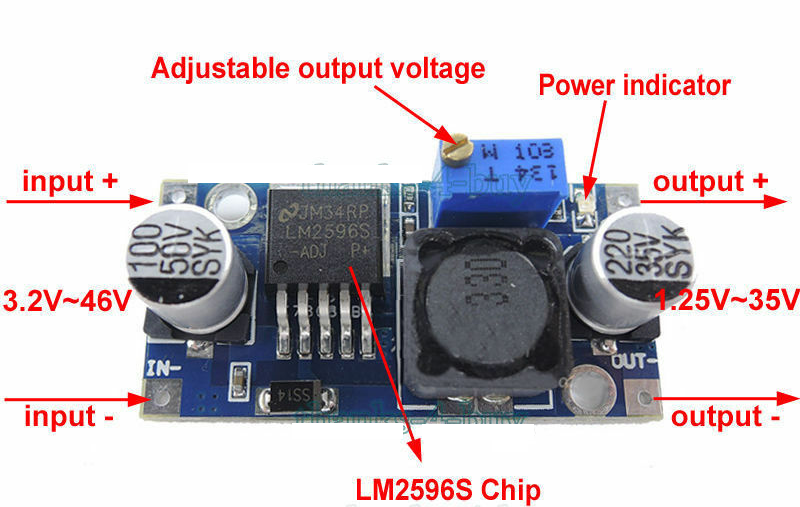

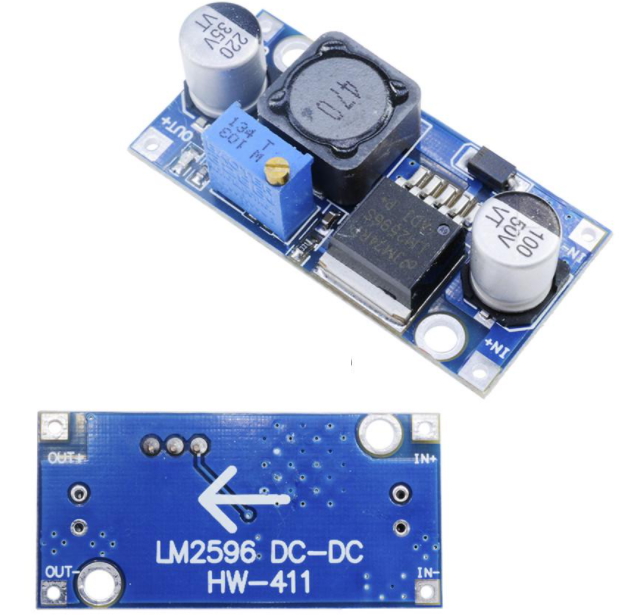

통상 입출력 가능한 전압의 범위로도 구분되지만 주로 사용할 수 있는 전류의 양에 따라 크기와 비용이 정해지는데 아두이노 메이킹 환경에서 가장 흔하게 사용되는 모듈은 다음과 같은 LM2596 StepDown 모듈이다.





 사양 :





  • Module property: Non-isolation buck
  • Rectification mode: Non-synchronous rectifier
  • Input voltage: 3V-40V
  • Output voltage: 1.3V-35V
  • Output current:Rated current is 2A,maximum 3A(Additional heatsink is required)
  • Conversion efficiency: 92%( highest )
  • Switching frequency: 65KHz
  • Output ripple: 30mV( maximum )
  • Load regulation: ±0.5%
  • Voltage regulation: ± 2.5%
  • Work temperature: -Minus 40 degrees - 85 degrees
  • dimension: 43mm*21mm*14mm(L*W*G)



   정격 출력 전류는 2A 이고 방열판을 부착했을 경우 3A까지 사용할 수 있다고 되어 있다.



 사용법 :



Input에 전압을 가해 주고 Output전압을 측정해 보면 처음에는 거의 비슷한 전입이 나온다. 위 가변저항 ( Adjustable output voltage) 노브를 작은 드라이버를 이용해 돌리면 출력전압이 변한다. 처음에는 거의 변하지 않다가 반시계 방향으로 계속돌리면 어느 순간이 되면 출력전압이 바뀌게 되는데 이때 부터는 가면저항의 회전에 따라 출력전압이 급격히 바뀌므로 천친히 미세 조정하여 원하는 전압이 출력되도록 조정한다.





3. LM2596HVS

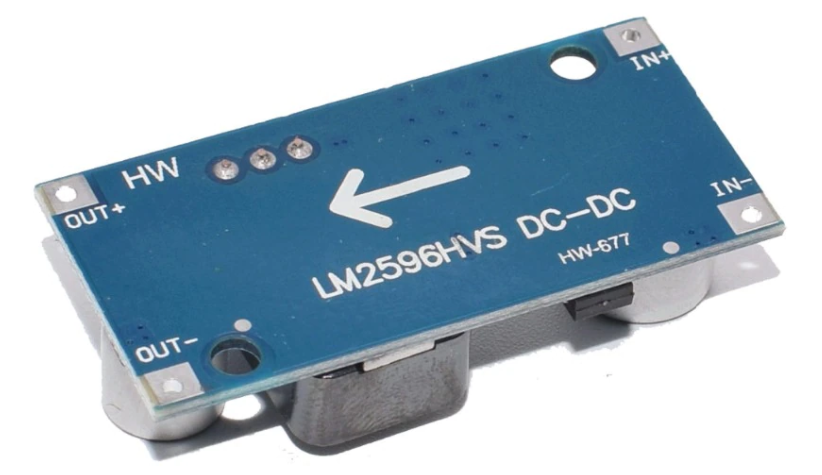

비슷한 기종으로 LM2596HVS 라는 모듈도 있는데 이 경우 입력전압의 범위가 4.5V ~ 53 V로서  좀더 높은 입력전압 환경에서 사용할 수 있다.





4. LM2596 Display

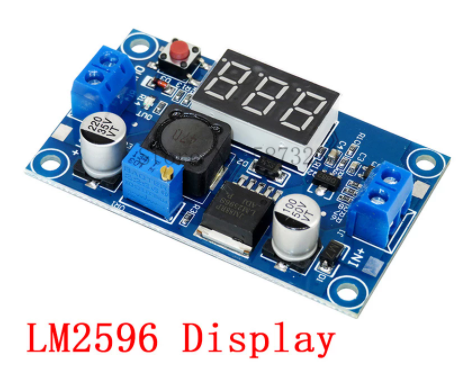

작은 가변저항기 노브를 돌리면서 일일히 출력 전압을 측정하는 번거로움을 줄이기 위해 다음과 같이 전압표시 display가 함께 내장되어 있는 모듈도 있다.

5. LM2596 출력 5V고정 모듈

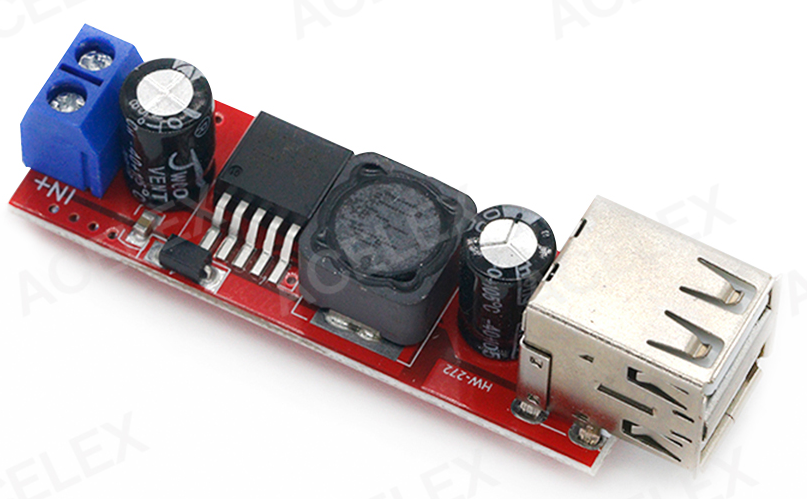

다음과 같이 출력전압을 아예 5V로 고정시켜 5V USB환경에서 사용하거나 USB 충전용으로사용할 수있도록 제작된모듈도 있다.



구매좌표 :  가격은 1달러 내외이고 사용처는 많을 수 있으므로 한번에 여러개 구입해 두는 것이 편리하다.
