HM-10 BLE 블루투스 통신모듈 사용법



1. HM-10



HM-10 모듈은 블루투스 4.0 저전력 BLE( Bluetooth Low Energy )을 지원하는 신형 블루투스 통신 모듈이다.

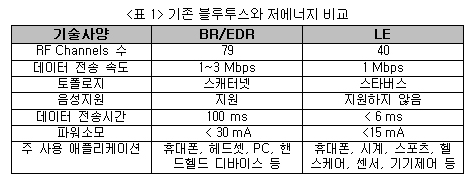

블루투스 BLE는 클래식 블루투스 통신에 비해 통신가능 범위나 통신채널 수 등에 강점이 있는 것은 아니고 저전력으로 다양한 소형 전자기기들을 지원하기 위한 용도로 개발된 것으로  용도에 적당한 지 판단하여 사용한다.



2. HM-10 specs

• +2.5v to +3.3v
• Requires up to 50mA
• Uses around 9mA when in an active state
• Use 50-200uA when asleep
• RF power: -23dbm, -6dbm, 0dbm, 6dbm
• Bluetooth version 4.0 BLE
• Default baud rate pre firmware V700 is 9600
• Default baud rate firmware V700 and up is 115200
• Default PIN is 000000
• Default name is HMSoft
• Based on the CC2540 or the CC2541 chip

3. 사용방법

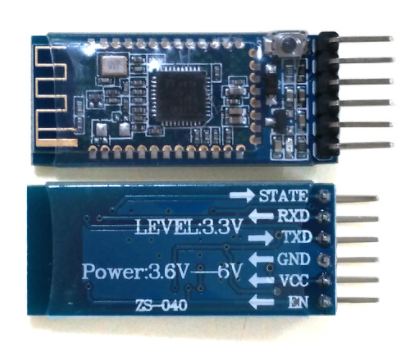

HM-10 블루투스 모듈의 핀배치나 아두이노와의 연결방법은 HC-06 클래식 모듈과 동일하고 아두이노에서 연결 사용하는 방법도 SoftwareSerial 방식의 사용방법도 거의 동일하다. 그러나 통신사양이 다르므로 HM-10과 HC-06과는 통신할 수 없으며 통신대상이 안드로이드일 경우 안드로이드 V4.3 인 경우에 사용할 수 있고, 아이폰의 경우 BLE 방식만 지원하기 때문에 이 신형 HM-10모듈을 이용해야 한다.



HM-10 블루투스 모듈의 AT명령은 HC-06에 비해 확장되었으나 판매되는 호환 기종의 종류가 많아 실제 사용할 수 있는 AT명령어 범위는 조금씩 다르다. 사용 가능한 AT명령어 종류는 AT+HELP 명령으로 리스트로 확인하고 실제 명령이 실핸되는지 확인해야 한다.





4.유사기종

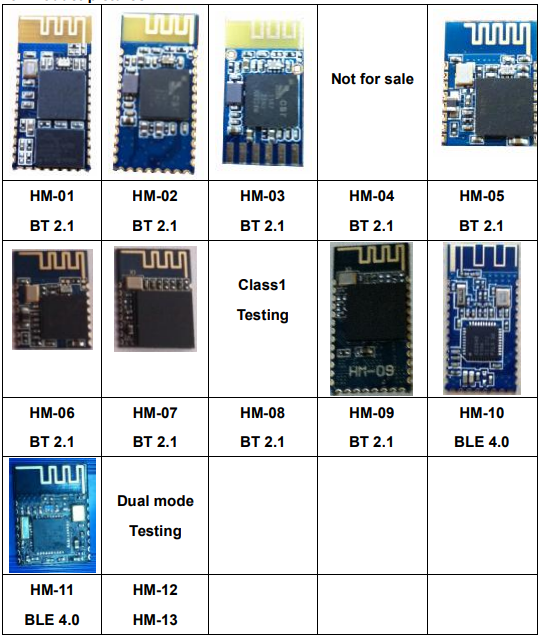

HM-10과 유사한 HM시리즈는  다음과 같고 동일한 HM-10 모듈도 여러 제조사에서 호환기종으로 제작하여 판매하고 있다.
