아두이노 프로미니 3.3V용과 5V용 구별 방법

아두이노 프로미니는 아두이노 기종 중에서 가장 크기가 작은 모델인데 3.3V용과 5V용 두가지 모델이 있다. 그런데 이 두 가지 모델이 겉모양이 거의 동일해서 혼동되기 쉽다. 처음부터 한가지 모델만을 구매해서 가지고 있다면 문제없겠지만 두가지 모델을 혼용헤서 구매 사용한다가 섞여 버리면 어느 것이 3.3V용이고 어느 것이 5V용인지 구분하기가 어려워 진다.



1. 제품에 표기되어 있는 경우

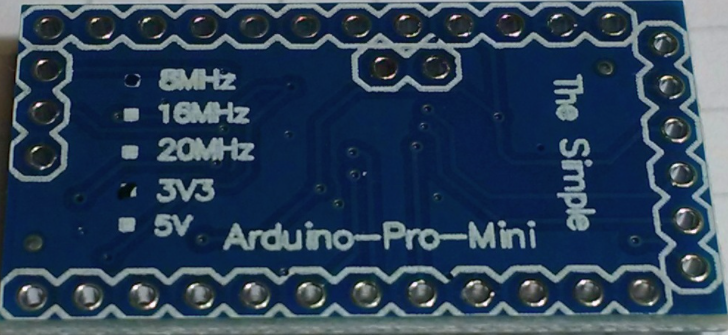

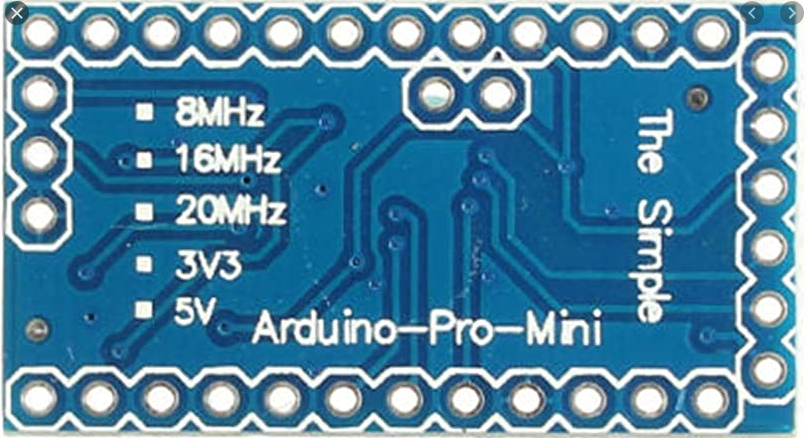

대부분의 아두이노 프로미니 보드 아랫면에는 전압구분을 표시하는 영역이 있고 다음과 같이 판매자가 마킹해서 판매하는 경우는 문제가 되지 않느나.... 많은 제품들이 마킹되지 않은 상태로 팔린다.







2. Voltage Regulator 부품으로 확인하는 방법

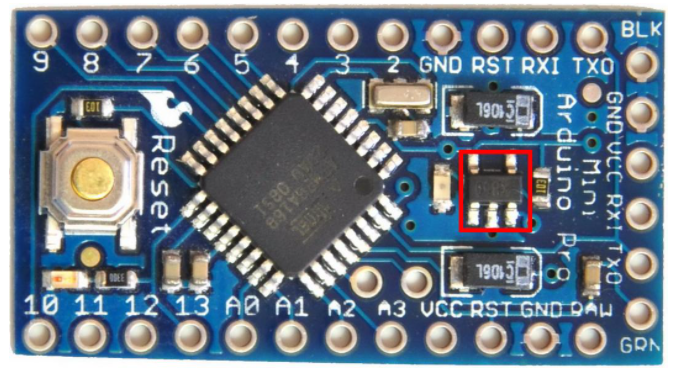

내장되어 있는 Voltage Regulator 부품이 3.3V용 인지 5V용 인지 Check하여 확인하는 방법이다.  아래 그림에서 다섯개의 핀으로 연결된 부품이 Voltage Regulator인데 이를 돋보기로 확대해서 보면 3.3인지 여부를 확인할 수 도 있다 .



즉 확대해서 보면 5V용은 KB50, LP2985,  L0UB와 같은 모델명이 적혀 있고

3.3V용은 KB33, 4B2X, L0RA, L0RB 이라 표기되어 있다고 한다.





3. 테스터기로 직접 Check하는 방법

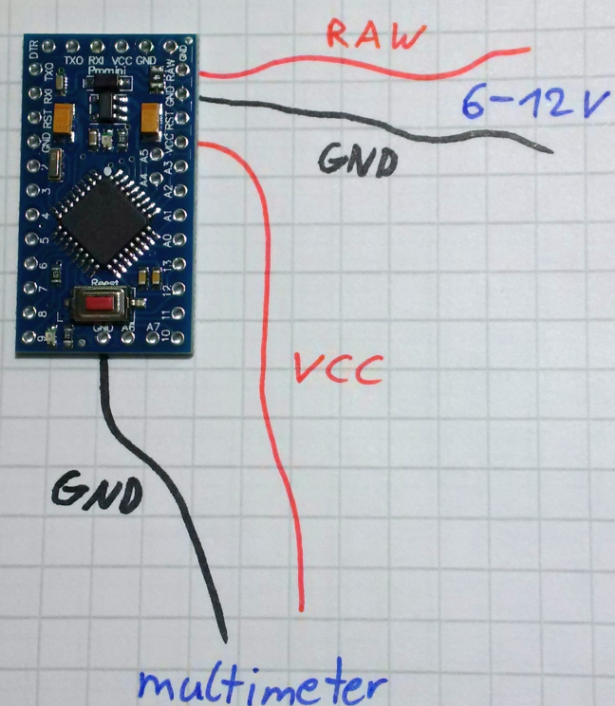

조금 번거롭지만 제일 확실한 벙법은 직접 작동 전압을 측정헤 보는 것이다. 다음과 같이 RAW단자에 6~12 전압을 가해주고 VCC 단자에 출력되는 전압을 측정해 보면 5V용은 5V가 출력되고 3.3V용은 3.3V가 출력된다.
